多效循环化学废气处理装置（吸附型）

一、产品简介

多效循环化学废气处理装置(吸附型)是一种通过吸附材料(活性炭或化学改性滤料)吸附、化学反应原理清除气体污染物的实验室尾气净化设备。根据使用场合不同，可选择多类型活性炭作为吸附材料:采用活性炭做为吸附材料，可实现活性炭吸附的废气处理工艺;采用化学改性滤料做为吸附材料，可同时实现活性炭吸附和酸碱中和反应的废气处理工艺。

多效循环化学废气处理装置(吸附型)的吸附材料采用木质活性炭载体和创新的活性炭改性工艺，碘吸附值高、灰分低,容纳量高,使用周期长。寿命到期的废旧滤料经过危险特性鉴别检测，不属于危险废物,大大降低了处理废料的成本。多效循环化学废气处理装置(吸附型)采用智能预警系统，每个模块都可以显示化学过滤器实时压差和累积风量，并预留标准通讯接口与中控系统连接,自动给出故障报警和滤料到期提示。

二、产品结构及技术原理

产品结构

多效循环化学废气处理装置(吸附型)由若干废气处理单元组成，图1为HX-03K 型设备的安装布置图，这些排风废气处理单元通过首尾连接、上下堆叠的方式进行安装布置，与引风机、管道、进/排气口法兰等共同实现对排风尾气的处理。

图1.HX-03K型安装布置图

多效循环化学废气处理装置(吸附型)中的每个废气处理单元主要由吸附箱、控制箱、干式化学过滤器、集成控制器、风速传感器、压差传感器等主要部件组成，在过滤器进行化学吸附尾气的同时，对通过设备和过滤器的累计风量及风压差进行实时监控和显示，当累计风量超高或风压差超高时(累计风量和风压差报警值均可设置)，会触发系统声光报警器。每个单元配置状态指示功能，对每个单元的运行状态进行实时监控。

三、技术原理

1.风道和过滤截面

多效循环化学废气处理装置(吸附型)采用特殊设计的废气处理单元和过滤风道，通过模块的灵活组合适应不同处理风量和任何现场条件，通过接口的串联和并联，在相同体积下可将过滤面积提高4倍,风阻降低 75%,大大节约了排风机电力消耗。

2.吸附材料

多效循环化学废气处理装置(吸附型)的吸附材料通过特殊制备工艺集成于过滤器中，废气通过过滤器，实现吸附或化学氧化分解反应，达到吸附或清除酸性、碱性、有机废气的目的。

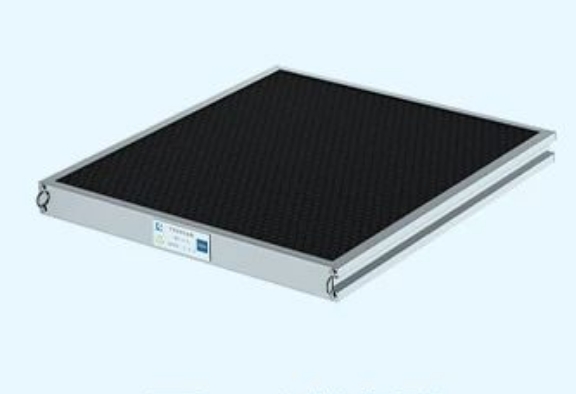

图2.过滤器

活性炭：采用木质活性炭载体，具有更高碘吸附值800MG/G)和更低灰分(<3%)，相比煤质活性炭吸附效率更高。

四、化学滤料

采用木质或煤质活性炭作为载体，通过超声浸渍法将相应的化学物质负载到活性炭载体上，再经过水蒸气活化法使滤料恢复活性，获得高碘吸附值，污染物容纳量高达25%以上，具有更长使用周期。化学滤料还能够在吸附的同时清除污染物，避免了活性炭吸附污染物后，容易通过脱吸附效应缓慢释放污染物的缺点。

废旧滤料经鉴定废料无危险特征，可作为一般固废处理，避免了废气活性炭作为危废处理的成本消耗。

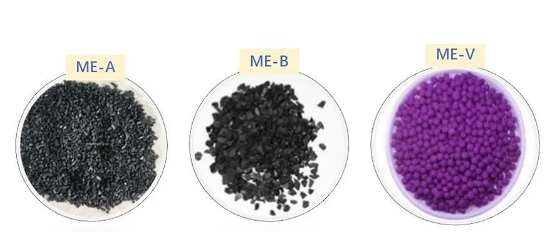

图3.化学滤料

五、产品技术选型表
