（1）工艺选择

采用负压新风处理系统，主要处理设备为负压新风一体机，负压处理单元风量10000m³/h，离子新风单元风量5000m³/h。

（2）设备概述

1）系统组成

负压新风一体机集负压排风系统与离子新风系统为一体，采用UV光解氧化法+离子新风联合工艺，既可以祛味除臭，又可以补入清新离子空气。设备安装灵活，噪音低、能耗低、运行费用低，无需添加任何化学药剂，臭味去除率高达90%。

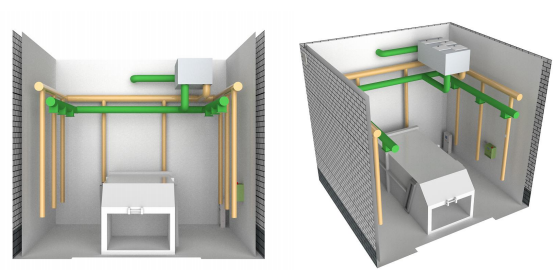

负压新风一体机除臭系统包含负压新风一体机（含控制系统）和系统管路（含引风管路、集气口和送风管路、送风口等）。

2）设备介绍

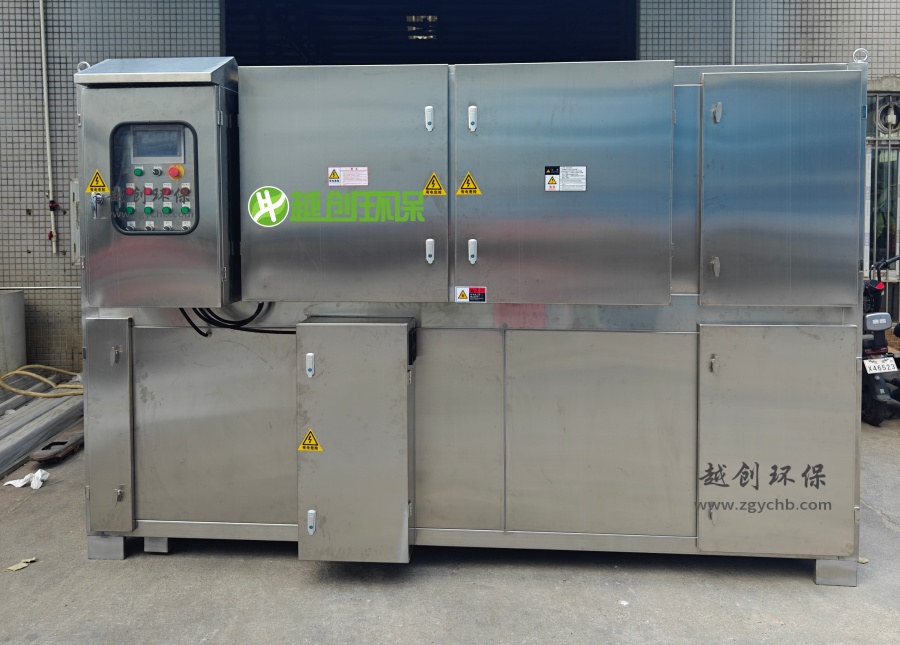

1、主处理设备：负压新风一体机包含负压处理单元、离子新风单元和控制系统等。

Ø 负压处理单元：包含金属铝滤网、光触媒催化板、UV灯管、引风机等

Ø 离子新风单元：包含金属铝滤网、高能离子管、引风机等

Ø 控制系统：PLC控制

2、配套设备：

1）负压收集管路：在合适位置安装集气口，合理布局管路，保证收集顺畅。

2）离子新风管路：在合适位置布置送风口，合理布局管路，保证送风顺畅。

光解净化原理：

利用特制的高能UV 紫外线灯管照射协同TiO2光触媒催化网催化作用，改变废气分子（H2S、NH3、烷烃类等）的分子链结构，使有机或无机高分子等难降解的废气化合物在高能紫外线光束照射下，降解转变成低分子化合物，如CO2、H2O 等。

离子送新风原理：

高能离子与空气协同作用产生正负离子群。具有强氧化性的正离子群能在极短的时刻内氧化分化甲硫醇、氨、硫化氢等污染因子，且在与 TVOC 分子相接触后打开有机挥发性气体的化学键，生成CO2、H2O 等无害的小分子；负离子群对空间粉尘有凝并作用，沉降空间微尘，是空间气体得以净化。

（4）系统功能

祛除异味：能针对多种异味源，如生活异味、工业废气异味等，通过光解和离子反应，将散发异味的有机和无机分子分解或转化为无异味的物质，像垃圾处理厂的腐臭、卫生间的氨味等都能有效去除。

分解有害气体：可分解甲醛、苯、TVOC 等常见有害气态污染物。光解作用破坏有害气体分子结构，离子与这些分子发生反应，将其转化为二氧化碳、水等无害或低害物质，常应用于新装修场所的空气净化。

杀菌消毒：光解产生的强氧化性物质以及离子可以破坏细菌、病毒的细胞壁、细胞膜或核酸结构，使其失去活性，从而杀灭空气中的大肠杆菌、金黄色葡萄球菌、流感病毒等微生物，在医院、食品加工车间等对卫生要求高的场所作用显著。

去除颗粒物：离子可以吸附包裹空气中灰尘、颗粒物，使其聚集，形成较大颗粒，易于沉降或被过滤材料捕获，起到一定的空气过滤作用，提高空气的洁净度。

送风换气：集成的离子送风系统可将经过净化的空气输送到室内各个角落，促进空气流通，同时将室内的污浊空气排出，实现室内外空气的交换，保持空气的新鲜度，适用于密闭或通风不良的空间。
