生物医药转化研究院动物臭味处理工程
prevnext

产品标题:生物医药转化研究院动物臭味处理工程

  • 产品简介:一体化扰流喷淋除臭设备是实验室废气净化设备领域。由光化单元、喷淋单元及储液单元组成;喷淋单元设置于储液单元上方,且在喷淋单元与储液单元之间设有进风通道,光化单元位于进风通道内且靠近进风口一侧,在进风口处还设有金属初效过滤器;所述光化单元由设置于进风通道内的若干个光氢离子管组成;储液单元与进风通道相连通处设有挡风板,在进风通道的末端设有导流板。该设备结构设计合理,具有高度集成、外观精美、操作简单、环保高效等特点,无耗材,免维护,最大限度地降低使用成本,因此,该设备适用于净化实验室、动物饲养房、发酵车间等场所
  • 订购热线:134 3114 9967

项目概述 Description

实验室的臭气经收集管道首先进入多级洗涤段,经过填料层与水进行气液两相充分接触反应,废气中的粉尘及水溶性组分被去除,再经除雾板脱水除雾。循环水在塔底经水泵增压后在塔顶喷淋而下,最后回流至塔底循环使用。洗涤段主要由贮液箱、塔体、进风段、喷淋层、填料层、除雾层、视窗检修口等组成。

华东科净洗涤填料为空心多面球,多面球是最早开发的一种圆环散堆填料,形状简单,具有足够的机械强度和优良的稳定性,能耐除氢氟酸以外的各种无机酸、有机酸及有机溶剂腐蚀。填料大大增加了内废气与水雾及微生物接触的面积和时间。拉西环填料开孔率高, 空隙大,通量大,阻力小,使得填料塔内的气体和液体能够自由通过,填料层内的气体和液体分布情况较为良好,尤其是填料环内表面容易被液体湿润,无论其方位如何,淋洒到填料上的液体,有的沿外壁流动,有的沿内壁流动。这样,液体分散度增大,填料内表面的利用率提高。因此不但具有较大的通过能力和较低的压降,而且塔的传质分离效率也高。

经过洗涤后的气体含有大量的水汽,为了保护后置设备,需对气体进行吸湿、除雾处理。除雾采用折流板除雾器,当含有水汽的气体以一定速度流经除雾器时,由于气体的惯性撞击作用,雾沫与波形板相碰撞而被聚的液滴大到其自身产生的重力超过气体的上升力与液体表面张力的合力时,液滴就从波形板表面上被分离下来。除雾器波形板的多折向结构增加了雾沫被捕集的机会,未被除去的雾沫在下一个转弯处经过相同的作用而被捕集,这样反复作用,从而大大提高了除雾效率。广东越创环保科技有限公司

一体扰流喷淋除臭设备是实验室废气净化设备领域。由光化单元、喷淋单元及储液单元组成;喷淋单元设置于储液单元上方,且在喷淋单元与储液单元之间设有进风通道,光化单元位于进风通道内且靠近进风口一侧,在进风口处还设有金属初效过滤器;所述光化单元由设置于进风通道内的若干个光氢离子管组成;储液单元与进风通道相连通处设有挡风板,在进风通道的末端设有导流板。该设备结构设计合理,具有高度集成、外观精美、操作简单、环保高效等特点,无耗材,免维护,最大限度地降低使用成本,因此,该设备适用于净化实验室、动物饲养房、发酵车间等场所。

华东科净一体化设备在除臭过程中以及产物应对人体和空气无影响,不使用任何易造成或可能造成二次污染的材料或化学药剂,不产生废水或其他二次污染物。

除臭系统设计科学合理,能耗低,每处理1000m³的臭气,包括风机在内的系统能耗不大于1kw/h

系统运行稳定,抗冲击负荷能力强,并可在确保排放达标的前提下采用经济运行模式,以降低运行成本。

系统可采用自动化控制,无需专人值守,使用操作维护简便。

在除臭系统停机时间长达一周后再次开机时,确保除臭装置能在3小时内达到正常的除臭效率。

系统具有结构设计合理简洁,占地面积小,运行成本低等显著特点。

除臭系统能满足以下运行模式:

24小时运行模式;

间歇运行模式:按照人工设定的间隔时间实现系统的自动开机与停机;或在操作工人需要时实现简单的开机与停机。

越创环保提供的离子除臭设备是引用除臭技术产品,全面负责咨询、设计、供货、安装、调试及操作培训、售后服务等。离子除臭系统成套配备供货,设备最大尺寸满足现场安装要求,不论本体技术规范是否指明,供货至少包括以下内容:装备完整的离子除臭系统;所有连接件、固定件、地脚螺栓和排水口,调控装置等。


达标要求 Up to standard

恶臭污染物厂界标准值达标要求

序号

臭气名称

单位

二级

三级

排气筒高度

1

mg/m3

1.5

2.0

4.0

5.0








15米

2

三甲胺

mg/m3

0.08

0.15

0.45

0.80

3

硫化氢

mg/m3

0.06

0.10

0.32

0.60

4

甲硫醇

mg/m3

0.007

0.010

0.020

0.035

5

甲硫醚

mg/m3

0.07

0.15

0.55

1.10

6

二甲二硫

mg/m3

0.06

0.13

0.42

0.71

7

二硫化碳

mg/m3

3.0

5.0

8.0

10

8

苯乙烯

mg/m3

5.0

7.0

14

19

9

臭气浓度

无量纲

20

30

60

70


越创工艺 Technology

设计工艺

【设计风量】10000m³/h

【设计工艺】一体化扰流喷淋除臭设备

【工艺原理】采用一体化扰流喷淋除臭设备+达标排放。

【臭气处理系统】在实验室内部安装抽风管道,臭气在负压风机的抽风作用下,经抽风口送入后端的高效净化一体扰流喷淋除臭设备。废气首先进入洗涤段,经过填料层与水进行气液两相充分接触反应,废气中的粉尘及水溶性组分被去除,再经除雾板脱水除雾。而后废气进入离子光氧反应段,在 UV 光解双波段高效氧化作用下,废气中的甲硫醇等残余污染物被氧化分解,最终实现达标排放。

一体扰流喷淋除臭设备,是我公司自主研发的一项高新技术设备,是环保需求的标志性产品,满足了国家十二五规划的重大需求。一体扰流喷淋除臭设备具有清除效率高、安装方便、无耗材、智能控制、无需专人值守等优势

一体化扰流喷淋除臭净化设备主要用于实验动物房、科研实验室、污水站、泵站、垃圾转运站、餐厨垃圾、垃圾填埋场、畜禽养殖场等有臭味气体排出的场所。能有效去除所处理设施产生的氨气、硫化氢、甲基硫醇、硫化甲基、三甲胺、苯乙烯、乙醛、二硫化甲基等多种臭味气体,还具有消杀细菌、病毒芽孢等功能,有效改善所排放气体对周围环境的污染。

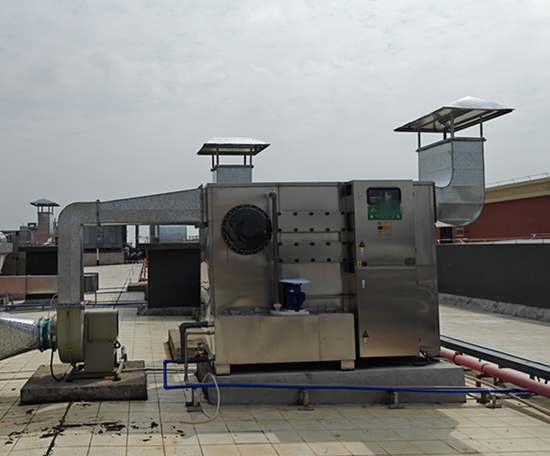

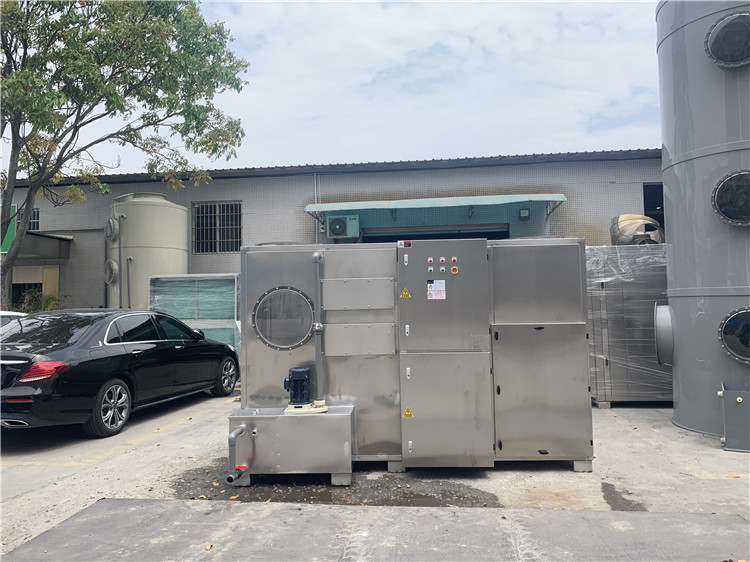

项目现场 Project site
