1、系统概述及组成

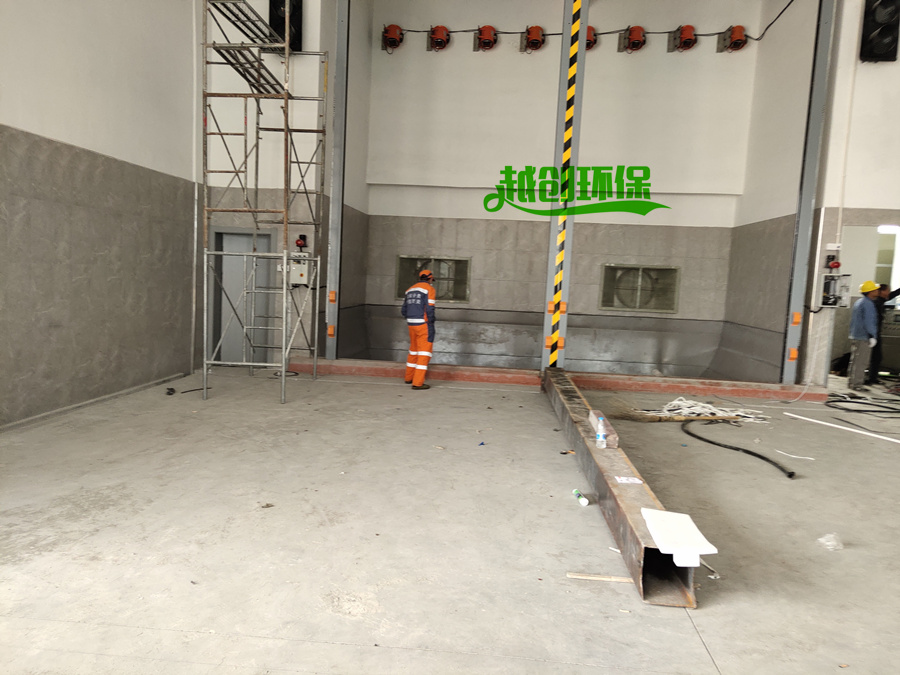

料口喷淋降尘系统由水雾炮、输送管、输送泵、自动化控制系统组成。水雾炮架设在垃圾卸料位上空,调节合适的流量,雾化喷嘴即能喷出雾滴,经风机的风力推送将微小颗粒均匀的喷洒于垃圾槽上空,在较小的液滴表面形成极大表面能和表面积,更易吸附空气中的粉尘粒子,从而起到降尘的作用。
2、系统功能特点
(1)控制系统可根据实际情况,随意调整运行时间和运行间隔时间。
(2)雾化喷洒液可选用自来水或除臭药剂,降尘效果好,运行费用低。
(3)整套设备占地面积小,安装运行方便。
(4)电气控制:卸料口喷雾降尘除臭系统电气控制采用SIEMENS可编程控制器。总系统控制,运行状况采用PLC控制。按照垃圾卸料泊位数设置为多路,每个垃圾卸料泊位独立使用。系统可设置定时开关机及降尘除臭;可根据快速卷帘门开启信号启动降尘除臭,当卸料车卸料时,快速卷帘门开启,输出信号,通过喷雾降尘除臭系统PLC控制开启喷雾。当卸料车结束卸料时,快速卷帘门关闭,输出信号,通过喷雾降尘除臭系统PLC延时控制减小或关闭喷雾。
(5)中控控制:系统控制与中控通过信号线相连,中控室的操作电脑采用组态软件系统控制,可以通过中控电脑对料口降尘(除臭)系统进行开关以及每路的运行控制,能够便捷的操作及运行。
(6)★控制系统电气元件采用三菱、施耐德等国际知名品牌。
3、系统配置及技术参数
设备名称 |
型号 |
YC-LK-28
|
参数 |
7卸料位 |
|
控制系统 |
PLC品牌 |
西门子 |
PLC型号 |
smart200
|
|
元器件品牌 |
施耐德 |
|
高压电磁阀 |
“3/8”常闭型 |
|
触摸屏品牌 |
西门子/赫兹 |
|
触摸屏尺寸 |
≥7寸 |
|
压力表 |
1-10MPa |
|
柜体尺寸 |
≥780X680X1250mm |
|
柜体材质 |
不锈钢 |
|
输送泵 |
型号 |
-- |
数量 |
2台 |
|
功率 |
≥2.2kw |
|
压力 |
1-10MPa |
|
流量 |
≥12L/min |
|
输送管道 |
直径 |
φ9.52mm |
厚度 |
0.8mm |
|
水雾炮 |
风机风量 |
≥100m3/h |
雾化半径 |
2.5-3m |
|
风机数量 |
28 |
|
风机材质 |
不锈钢 |
|
喷嘴材质 |
不锈钢 |
|
喷嘴数量 |
≥84 |
|
总流量 |
-- |
|
总功率 |
500W |
|
植物除臭剂(选配) |
浓度 |
≥98% |
安全性 |
无毒,无刺激 |
|
适用温度 |
0-45℃ |
|
数量 |
1桶(≥20L) |
|
自动配药器 |
液箱规格 |
25L |
液箱材质 |
不锈钢 |
|
进水过滤 |
两级过滤 |
|
过滤精度 |
5μm |
|
自动配药器 |
比例可调 |
|
液位控制 |
浮子液位控制 |
|
药剂配比范围 |
1:1-100 |
|
备品备件(数量) |
雾化喷嘴 |
5 |
高压电磁阀 |
2 |
|
指示灯 |
2 |
